UNICORN™如何打开被关掉的界面？

双击电脑桌面上的UNICORN™ 图标打开软件。选择用户，输入密码（如果进行了设置），点击 LOG IN 进入软件。

图 1 登陆软件
若登录时勾选了四个软件窗口，在登录软件后任务栏中将会出现四个窗口：分别是系统管理窗口（Administration），系统控制窗口（System Control），方法编辑窗口（Method Editor）和结果分析窗口（Evaluation 或 Evaluation Classic）。

图 2 默认打开4个界面
如果操作过程中关闭了某个窗口，可在其他任意窗口中点击Tools打开。比如关闭了System Control窗口后想再次打开，可在任意窗口（下图以Evaluation Classic窗口举例）中点击Tools → System Control 打开。
备注：如果选项是灰色，说明没有该权限，需要管理员添加权限。

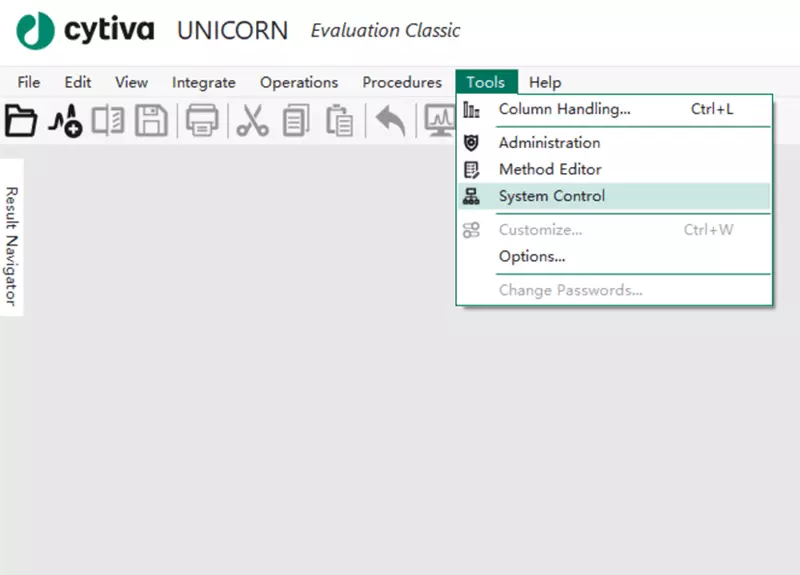

图 3 打开其他被关掉的界面

如何使用ÄKTA™ avant的Column Logbook？

Column Logbook是针对具体单个层析柱的一个处理工具，属于Column Handling 工具（处理：层析柱类型Column Type和单个层析柱Column）的一部分，在 Column Handling 对话框中可找到。Column Logbook可以跟踪单个层析柱的运行历史记录。例如，跟踪该层析柱使用中执行过多少次 CIP 。

使用Column Logbook工具可以处理以下任务：单个层析柱的标识；注册一个新的单个层析柱；查找单个层析柱；编辑单个层析柱；导出和导入单个层析柱；打印和查看单个层析柱信息。

如何标识单个层析柱？
大多数预包装的 Cytiva 层析柱在层析柱标签上有矩阵条形码标记（图1）。可以使用 2D 条形码扫描器扫描此矩阵条形码，以注册新的单个层析柱或在数据库中查找层析柱。
也可以使用 UniTag 标签来标记层析柱。对于未预先标记有矩阵条形码的单个层析柱，UniTag 标签是唯一可用的标识符，例如 HiTrap™ 层析柱、手动装填的层析柱或来自其他渠道的层析柱。一些 UniTag 标签可以随系统提供，也可以单独购买。

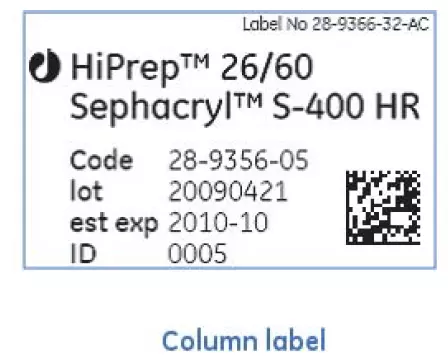

图 1 带有矩阵条形码的层析柱标签column label
如何注册一个新的单个层析柱？
为了在UNICORN™中发挥 Column Handling 的优势，每个单个层析柱需要注册在软件中。（注意：在注册单个层析柱之前测定其柱效至关重要。否则，注册之后无法在Column Logbook 中输入柱效测试结果。）
在 Column Logbook 中注册单个层析柱的步骤：
1. Step 1 ：选择 Column Logbook 选项卡，然后单击 New 。将打开第一个New Column (新建层析柱) 对话框（图2）。

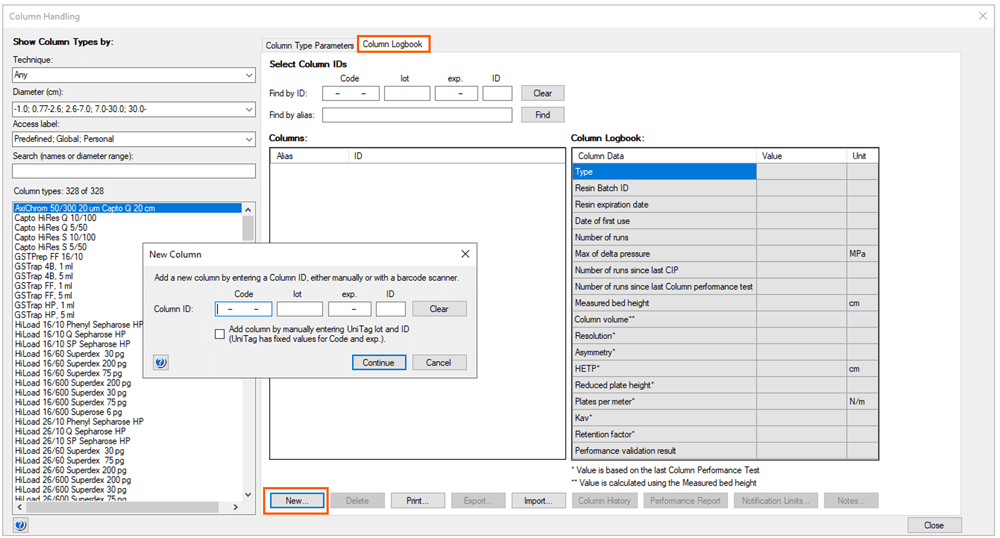

  图 2 打开新建层析柱对话框
2. Step 2：手动输入层析柱 ID。
  1. 如果层析柱上有层析柱标签，请输入代码区域显示的层析柱 ID 。
  2. 如果层析柱具有 UniTag 标签，请勾选“Add column by manually entering UniTag lot and ID”并手动输入数字批次lot，到期日期exp.和ID 字段。
  3. 单击 Continue 以打开第二个New Column对话框。
    (注意：批次字段lot应包含八位数字，ID 字段应包含四位数字。如果层析柱的lot 或ID 号少于八个或四个数字分别在数字前插入前导零。)
    (注意：如果该层析柱没有 Cytiva 标签或 UniTag 标签，可勾选Add column by manually entering UniTag lot and ID，然后手动输入任意Lot和 ID 来添加层析柱，此过程是可行的，但不推荐这样做。)

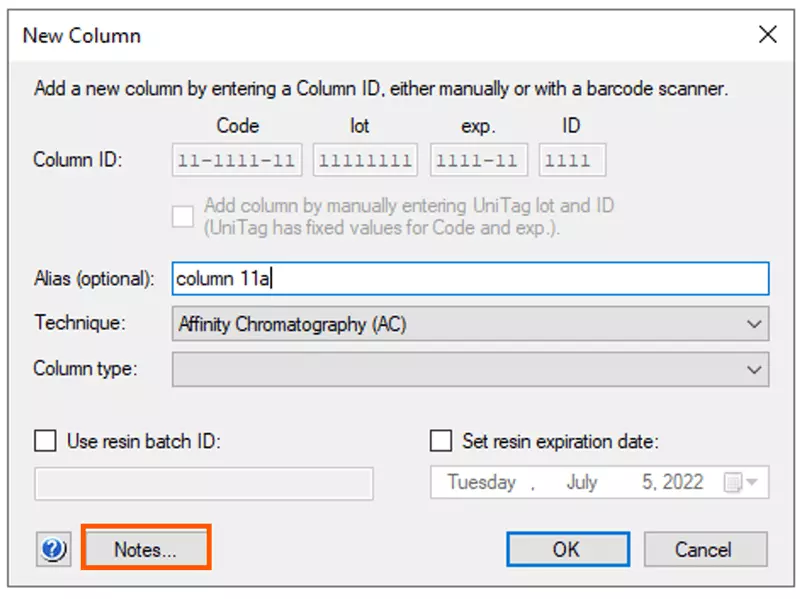

3. Step 3 ：在第二个New Column对话框中。
  1. 输入Alias (别名) (可选) 。别名可用于轻松识别单个层析柱。
  2. 选择 Technique and Column type 类型。对于带有矩阵条形码的Cytiva预装柱，此选项会自动填充。
  3. 勾选Use resin batch ID，输入填料的批次号。
  4. 勾选Set resin expiration date，选择填料的到期日期，以便在到期时能够在UNICORN™中获得提示。注意：层析柱注册之后，无法设置或更改到期日期。
  5. 单击 Notes ...按钮，然后在打开的Notes 对话框中输入层析柱的注释。
  6. 单击 OK。输入的信息即被保存，并会在Column Handling对话框中显示已注册的层析柱。
如何查找单个层析柱？
Column Handling 工具的许多功能都需要选择单个层析柱。下面介绍如何在 Column Logbook中查找/选择已注册的层析柱：
1. Step 1：选择 Column Logbook 选项卡
2. Step 2：在左侧层析柱类型显示区中过滤筛选：Technique、 Diameter、 Access label下拉菜单，选择相应的技术类型、直径范围、访问权限标签，或者在Search字段中输入搜索条件。然后选择预查找的层析柱所属的层析柱类型。
3. Step 3：要选择多个层析柱类型，可使用Ctrl和Shift键盘键。
  这样，所选层析柱类型下注册的层析柱就会显示在右侧的层析柱列表中，Column Logbook的右侧区域显示所选层析柱的参数和信息（图3）。

  图 3 查找到的层析柱及信息
  提示：要显示所有已注册的单个层析柱，请通过勾选Predefined, Global 和 Personal types复选框选择所有可用的层析柱类型，然后选中列表中的所有层析柱类型即可显示出所有注册的层析柱。
4. Step 4：如果某个层析柱类型下注册的层析柱列表简短，直接在层析柱列表下点选适合的层析柱即可。想要选中多根层析柱，使用 Ctrl 和 Shift 键盘键。如果有许多注册的层析柱，用下述方式找到并选择适合的层析柱：
  1. 在Find by ID 字段中键入条形码，单击Find
  2. 在Find by alias 区域键入别名，单击Find。
    这样即能从层析柱列表中选出单个层析柱。
如何编辑层析柱？
层析柱编辑包括添加和编辑备注，设置通知限制，删除单个层析柱等处理，下面分别介绍编辑方法：
1. 添加/编辑层析柱的注释
  1. Step1：在 Column Logbook 选项卡中层析柱列表中选择要添加/编辑注释的单个层析
  2. Step2：在 Column Logbook 选项卡中单击Notes，打开选定柱子的Notes 对话框
  3. Step3：键入要添加/编辑的注释，单击OK，柱子的注释即被更新。

    图 4层析柱注释对话框
2. 设置单个层析柱的通知限制
  可以为单个层析柱设置通知限制。达到限制后，用户即收到一条消息，说明在使用该层析柱之前应采取的操作。例如，填料到期日期；自上次 CIP以来的运行次数；自上次柱效测试以来的运行次数。
  注意：层析柱使用次数和时间的警告，仅在运行方法的启动协议被执行时发出。运行方法序列时，该警告也许不会在每一个单次运行中出现，但是，每次运行都会在层析柱历史记录中记录。
  为单个层析柱设置通知限制的步骤：
  1. Step1：在 Column Logbook 选项卡层析柱列表中选择要设置通知限制的单个层析柱。
  2. Step2：在Column Logbook 选项卡中，单击 Notification Limits…（图5）。

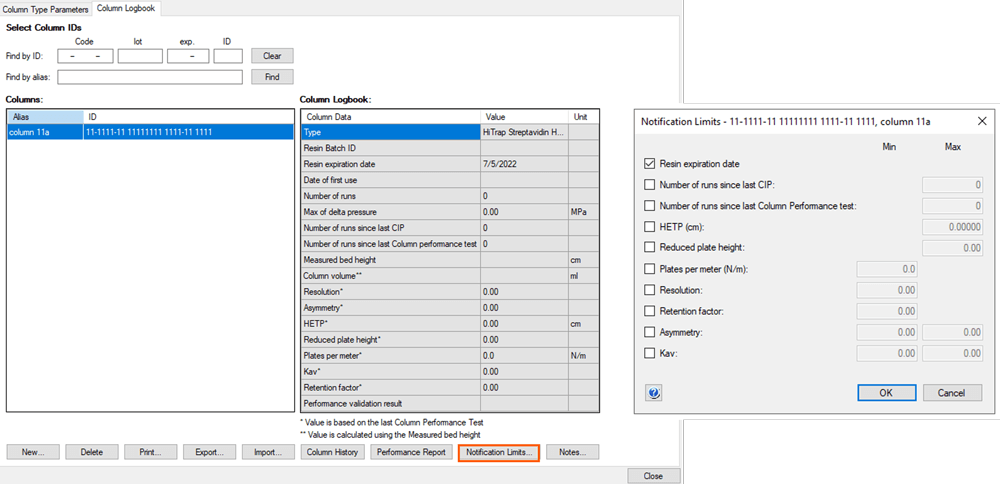

    图 5 所选层析柱“通知限制”对话框
  3. Step3：勾选相应的选项框并输入通知值。达到值或值超出定义的范围时，将显示应采取措施的警告。
  4. Step4：点击OK，保存设置并关闭对话框。
3. 如何从数据库中删除层析柱？
  1. Step1：在 Column Logbook 选项卡的层析柱列表中选择要删除的单个层析柱。要删除列表中的多个层析柱，可使用Ctrl和 Shift健。
  2. Step2：在Column Logbook选项卡中，单击Delete，打开Confirm Column Delete 对话框（图6）。

    图 6 层析柱删除对话框
  3. Step3：单击Yes ，删除层析柱。注意，正在使用中的层析柱无法被删除。
如何从 UNICORN™ 导出各个层析柱以及如何导入以前导出的层析柱？
各层析柱的信息存储在 UNICORN™ 数据库中。这些信息可以导出为.zip文件，以便将信息移动到另一个 UNICORN™安装。而先前从UNICORN™导出的层析柱信息也可被导入。
1. 如何从数据库导出单个层析柱？
  1. Step 1：在 Column Logbook 选项卡的层析柱列表中选择要导出的单个层析柱。要删除列表中的多个层析柱，可使用Ctrl和 Shift健。
  2. Step 2：在 Column Logbook选项卡中，单击Export，打开Export Column Type对话框。
  3. Step 3：选择保存信息的文件夹，然后键入要导出.zip文件的名称，单个层析柱信息即被导出了。然后，导出的信息就可被导入到其他的数据库。

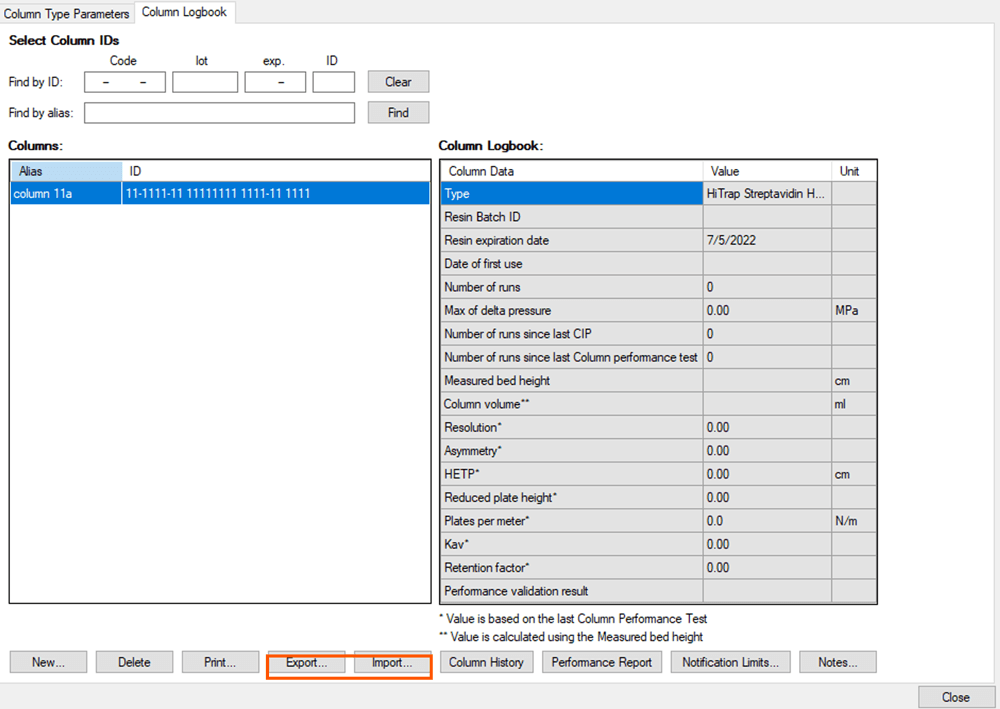

    图7层析柱信息导入与导出
2. 如何将单个层析柱信息导入数据库
  1. Step 1：在Column Logbook选项卡中，单击Import，打开Import 对话框。
  2. Step 2：定位包含要导入层析柱类型信息的 zip 文件，然后单击打开，则Import Column 对话框被打开，显示* .zip 文件中所包含的各层析柱的条形码和别名。
  3. Step 3：检查层析柱前面的勾选框确认计划被导入的层析柱已被勾选。去掉不想被导入的层析柱前面的√。
  4. Step 4：单击OK，层析柱即被导入进数据库。注意：如果要导入的单个层析柱具有与数据库中现有的层析柱相同的条形码或别名，将弹出一个对话框声明该层析柱已存在于数据库中，并且将不会导入该层析柱。
如何查看单个层析柱的运行历史记录以及如何查看打印层析柱信息？
1. 查看层析柱历史记录
  查看层析柱的运行历史可以看到该层析柱被用了多少次。每一次运行的结果文件的路径也会被显示。如果是运行了柱效测试或者CIP清洗，则会被显示为备注。
  1. Step1：在Column Logbook选项卡的层析柱列表中选择要查看Column History的单个层析柱。
  2. Step2：在Column Logbook选项卡中，点击Column History，弹出选定层析柱的Column History对话框。使用层析柱的运行记录被列出，日期，结果名称，位置和运行的所有备注也被显示。
  3. Step3：点击Close，关闭对话框。

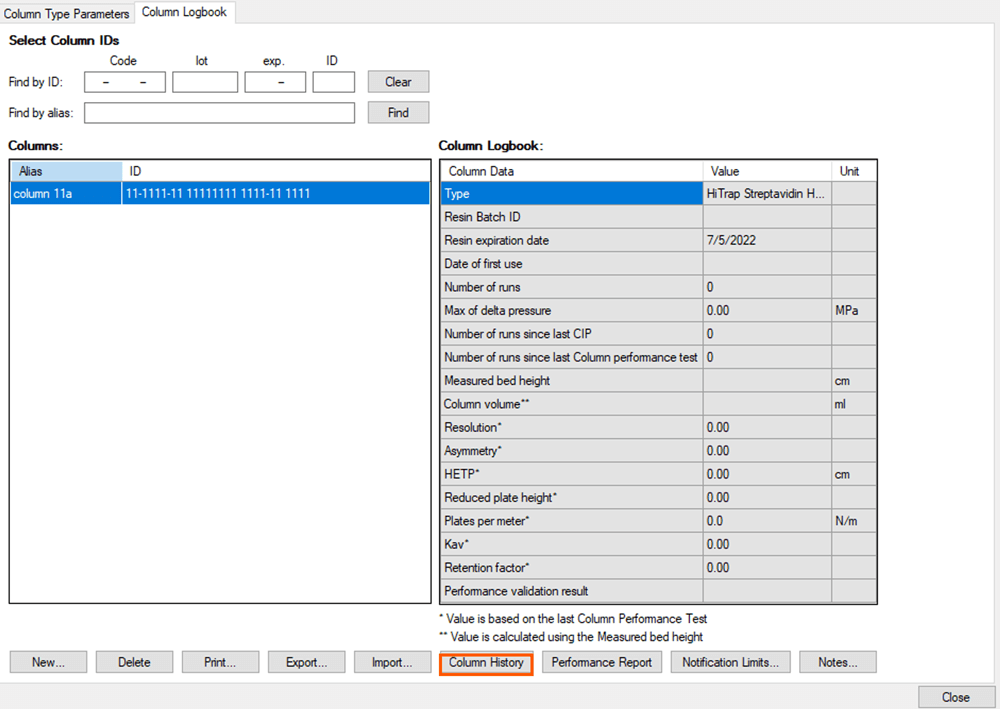

    图8层析柱历史记录
2. 如何打印各层析柱的信息？
  1. Step1：在Column Logbook选项卡中的层析柱列表中选择要打印信息的相应的单个层析柱。想要选择列表中的多个层析柱，使用Ctrl和 Shift健即可。
  2. Step2：在Column Logbook选项卡中，点击Print，打开打印对话框。
  3. Step3：选择Printer打印机
  4. Step4：选择打印条目：
    Selected columns打印层析柱列表中选定层析柱的信息
    All shown columns打印层析柱列表中陈列的所有层析柱的信息
    All columns打印数据库中所有层析柱的信息
  5. Step5：点击OK，层析柱的ID，别名，参数即被打印出。

备注：如果是ÄKTA pure系统需要使用该功能，需要购买Column logbook license.

如何将自己装填的层析柱信息保存到柱库中？

点击工具栏Column Handling图标即可打开Column Handling选项卡。

Column Handling图标

自己装填的层析柱也可将信息提前输入到Column Handling中，之后可直接调取层析柱信息使用。输入新的层析柱：Column Handling → New, 在弹出的界面中输入相应信息之后点击Save As并在弹出对话框中输入层析柱的命名，点击Save即可。

图1. Column Handling选项卡

图2. 新建柱子信息

如何更新Column Handling中的层析柱列表？

添加Cytiva官方新增柱库信息到UNICORN™软件中：

获取最新的Column list，如图1，可在Cytiva官方网站 Cytiva (cytivalifesciences.com)中搜索Column list；
选择Downloads选项卡，并在左侧筛选出Software类别；
下拉找到Column list文件，点击下载压缩包，解压找到Column list的.zip文件并阅读说明文件；

图 1 Cytiva官网搜索下载最新的Column list
将新的柱库信息导入，如图2，在UNICORN™软件中的四个界面的任意界面，点击Column handling；

图2 任意界面导入更新的柱库信息
在界面下方点击Import按钮；
在弹出的浏览窗口选择要导入的柱库信息的.zip文件，点击Open打开；
在打开的信息界面勾选要导入的柱库信息。
